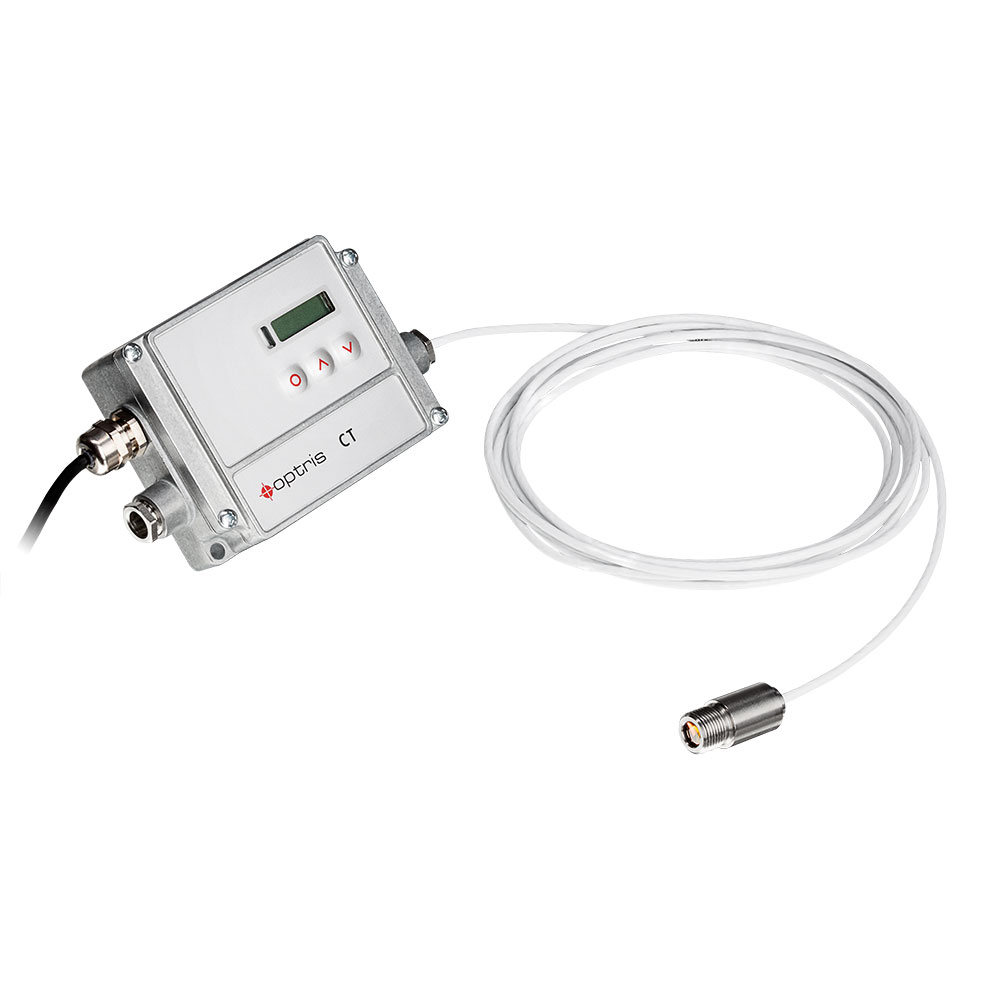

CT 3M金屬專用高低溫紅外測溫儀歐普士Optris

由于其測量波長短和50°C的溫度量程，optris CT 3M型高溫測溫儀非常適用于金屬和復合材料的低溫測量。只有1 ms的快速響應時間可以在快速過程中無故障使用金屬測溫計。

測量裝置的電子盒可靈活終端裝置通過可選的模擬輸出以及各種可選的數字接口。

optris CT 3M型測溫儀的技術參數

測量參數

• 溫度量程^1）（通過設置鍵或軟件測量）：
  50°C ~ 400°C（3ML）
  100°C ~ 600°C（3MH)）
  150°C ~1000°C （3MH1）
  200°C ~ 1500°C（3MH2）
  250°C ~ 1800°C（3MH3）

• 光譜范圍： 2.3 μm
• 光學分辨率（90%能量）
  22:1（3ML）
  33:1（3MH）
  75:1（3MH1-H3）

• 系統精度²⁾（環溫= 23 ± 5°C）： ± (0.3 % 讀數 + 2 °C)

• 重復精度（環溫= 23 ± 5°C）： ± (0.1 % 讀數 + 2 °C)

• 溫度分辨率： 0.1K
• 曝光時間³⁾： 1 ms (90%)
• 發射率/增益（通過設置鍵或軟件調節）： 0.100 ~ 1.100
• 透射率/增益（通過設置鍵或軟件調節）： 0.100 ~ 1.100
• 信號處理（分別通過設置鍵或軟件可調具體參數）：
  峰值保持、谷值保持、平均值，延長保持閾值和滯后功能


基本參數

• 環境等級： IP65（NEMA-4）
• 環境溫度：
  探頭： -20°C ~ 85°C
  電子盒： 0°C ~ 85°C
• 存儲溫度：
  探頭： -40°C ~ 125°C
  電子盒： -40°C ~ 85°C
• 相對濕度： 10~95%，不結露
• 震動： IEC 68-2-6: 3 G, 11-200 Hz, 任意軸
• 沖擊： IEC 68-2-27: 50 G，11 ms，任意軸
• 重量：
  探頭： 40 g
  電子盒： 420 g

電氣參數

• 模擬輸出： 0/4 - 20 mA，0-5 / 10 V、熱電偶J、K、報警

• 報警輸出： 24 V/50 mA（常開）
• 可選： 繼電器： 2 x 60 V DC / 42 V 有效交流; 0.4 A；光學隔離
• 數字輸出（可選）： USB、RS232、RS485（可選）、CAN-Bus（控制器局域網總線）、Profibus DP（現場總線多功能從站設計）、以太網
• 輸出阻抗：
  mA 最大 500 Ω （直流 8-36 V）
  mV 最小 100 kΩ （純阻抗負載）
  熱電偶20 Ω
• 信號輸入： 可編程功能輸入，用于外部發射率設置/環境溫度補償，觸發（保持功能復位）
• 電纜長度： 3m
• 電源： 直流8-36 V
• 電流消耗： 最大100 mA

版本

零件編號： 溫度量程/光譜范圍/光學分辨率/最高環境溫度/電纜長度

• OPTCT3ML： 50-400°C / 2.3 μm / 22:1 / 85°C / 3 m 電纜
• OPTCT3MH： 100-600°C / 2.3 μm / 33:1 / 85°C / 3 m 電纜
• OPTCT3MH1： 150-1000°C / 2.3 μm / 75:1 / 85°C / 3 m 電纜
• OPTCT3MH2： 200-1500°C / 2.3 μm / 75:1 / 85°C / 3 m 電纜
• OPTCT3MH3： 250-1800°C / 2.3 μm / 75:1 / 85°C / 3 m 電纜

^1） 物體溫度 > 探頭溫度 + 25°C
^2） ε（發射率） = 1，響應時間：1 s
^3） 低信號水平時動態適應
