CTG5L10玻璃專用高溫紅外測溫儀G5歐普士optris

由于其5.0 μm的特殊光譜范圍，optris  CT G5型高溫測溫儀非常適用于玻璃溫度的測量，例如：玻璃容器生產線、汽車玻璃生產或太陽能電池生產。

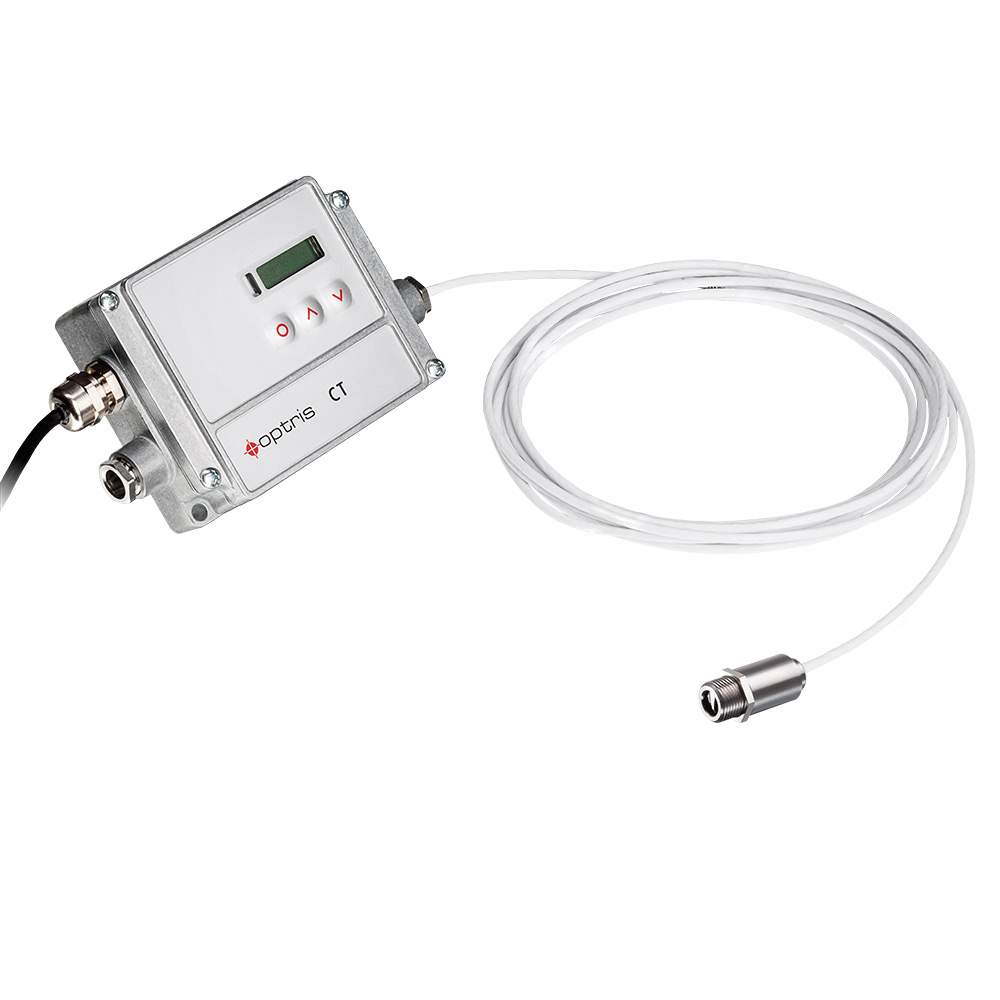

紅外測溫儀配有極小的不銹鋼測頭，且無須冷卻可耐高達環境溫度85°C。高溫測溫儀的多重安裝，例如：作為線掃描儀，因此具有較高性?xún)r(jià)比優勢，并且即使在有限的空間中也可以執行。

測量參數

• 溫度量程¹（通過設置鍵或軟件測量）：
  100°C ~ 1200°C （G5L）
  250°C ~ 1650°C （G5H）
• 光譜范圍： 5.0 μm
• 光學分辨率（90%能量）：
  10:1 （G5L）
  20:1 （G5H）

• 系統精度（環溫= 23 ± 5°C）： ±1% 或 ±2°C¹⁾

• 重復精度（環溫= 23 ± 5°C）： ± 0.5% 或 ± 0.5°C¹⁾

• 溫度分辨率（噪聲等效溫差）：
  0.1°C （G5L）
  0.2°C （G5H）
• 響應時間（90%信號）：
  80 ms （G5H）
  120 ms （G5L）

• 發射率/增益（通過設置鍵或軟件調節）： 0.100 ~ 1.100
• 透射率/增益（通過設置鍵或軟件調節）： 0.100 ~ 1.100
• 信號處理（分別通過設置鍵或軟件可調具體參數）：
  峰值保持、谷值保持、平均值，延長保持閾值和滯后功能


基本參數

• 環境等級： IP65（NEMA-4）
• 環境溫度：
  探頭： -20°C ~ 85°C
  電子盒： 0°C ~ 85°C
• 存儲溫度：
  探頭： -40°C ~ 85°C
  電子盒： -40°C ~ 85°C
• 相對濕度： 10~95%，不結露
• 震動（傳感器）： IEC 68-2-6: 3 G, 11-200 Hz, 任意軸
• 沖擊（傳感器）： IEC 68-2-27: 50 G，11 ms，任意軸
• 重量：
  探頭： 40 g
  電子盒： 420 g

電氣參數

• 模擬輸出：
  通道1： 0 / 4-20mA，0-5/10V，熱電偶J，K
  通道2： 探頭溫度(0 - 5 V 或 0 - 10 V對應-20 - 85°C ), 報警輸出

• 報警輸出： 24 V/50 mA（常開）
• 可選： 繼電器： 2 x 60 V DC / 42 V 有效交流; 0.4 A； 光學隔離
• 數字輸出（可選）： USB、RS232、RS485（可選），CAN-Bus（控制器局域網總線）、Profibus DP（現場總線多功能從站設計）、以太網
• 輸出阻抗：
  mA 最大 500 Ω （直流 8-36 V）
  mV 最小 100 kΩ （純阻抗負載）
  熱電偶20 Ω
• 信號輸入：可編程功能輸入，用于外部發射率設置/環境溫度補償，觸發
• 電纜長度： 3m（標準）、8 m、15 m
• 電源： 直流8-36 V
• 電流消耗： 最大100 mA

版本

零件編號： 溫度量程/光譜范圍/光學分辨率/最高環境溫度/電纜長度

• OPTCTG5L10： 100-1200°C / 5 μm / 10:1 SF / 85°C / 3 m 電纜
• OPTCTG5H20： 250-1650°C / 5 μm / 20:1 SF / 85°C / 3 m 電纜

^1） 取較大值
